Sơ Đồ Lắp Đặt Đường Ống Dẫn Gas Túi Biogas Chuẩn Kỹ Thuật: Chống Đọng Nước, Lửa Cháy Đều

Rất nhiều bà con chăn nuôi gặp tình trạng túi biogas căng phồng đầy khí nhưng ngọn lửa tại gian bếp lại cháy phập phù hoặc bị tịt gas sau vài tuần sử dụng do hơi nước ngưng tụ làm nghẽn đường ống. Khám phá sơ đồ kỹ thuật đi đường dẫn gas chuẩn xác từ kỹ thuật viên Tuấn Biogas: nguyên lý kéo ống 4m lên bờ, cách gác ống cao hơn túi và kỹ thuật chuyển tiếp khớp mềm ống dẻo bảo vệ hệ thống bền bỉ suốt 15 năm.

Khí sinh học sinh ra từ quá trình lên men kỵ khí bên trong túi biogas luôn mang theo độ ẩm tự nhiên bão hòa. Khi dòng khí di chuyển trong đường ống dài gặp nhiệt độ môi trường bên ngoài mát hơn, hơi nước sẽ nhanh chóng ngưng tụ lại thành những giọt nước lỏng. Nếu bà con không nắm vững quy tắc bố trí cao độ và sơ đồ đấu nối đường ống, lượng nước ngưng này sẽ chảy dồn vào các điểm trũng tạo thành bẫy nước bịt kín tiết diện ống, khiến dòng gas áp suất thấp bị chặn đứng hoàn toàn.

1. Sơ Đồ Tổng Quan Tuyến Dẫn Khí Gas Biogas Khép Kín

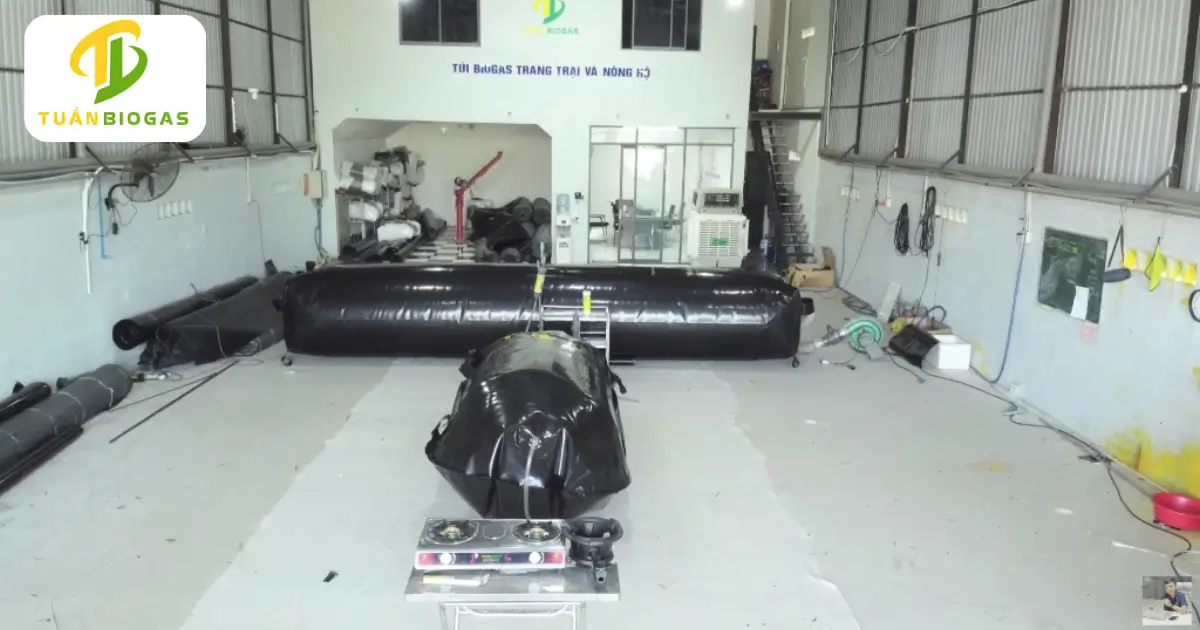

Một tuyến dẫn khí gas biogas đạt chuẩn kỹ thuật của Tuấn Biogas được thiết kế tuần tự qua 4 điểm đấu nối:

Điểm khởi đầu từ cụm lỗ thu gas trung tâm trên thân túi ủ chất thải được dẫn bằng ống nhựa cứng PVC Ø34 kéo dài khoảng 4m lên tận bờ đất phẳng.

Tại bờ đất, bố trí van khóa bi an toàn rồi kết nối trực tiếp vào bình lọc khí sinh học H₂S được lắp đặt ở tư thế thẳng đứng 90 độ.

Sau khi khí gas được lọc sạch tạp chất, đường ống tiếp tục dẫn vào cửa nạp của túi trữ khí bạt mềm đặt trên bờ bằng khớp nối mềm ống dẻo.

Từ cửa xả của túi trữ khí, tuyến ống PVC Ø21 kéo thẳng hàng vào gian bếp và chuyển tiếp một đoạn ống dẻo ngắn nối vào bếp gas chế chuyên dụng.

2. Nguyên Lý Bố Trí Cao Độ: Hơi Nước Tự Động Chảy Ngược Về Túi Ủ

Điểm cốt lõi trong sơ đồ lắp đặt của Tuấn Biogas là nguyên lý triệt tiêu bẫy nước đọng:

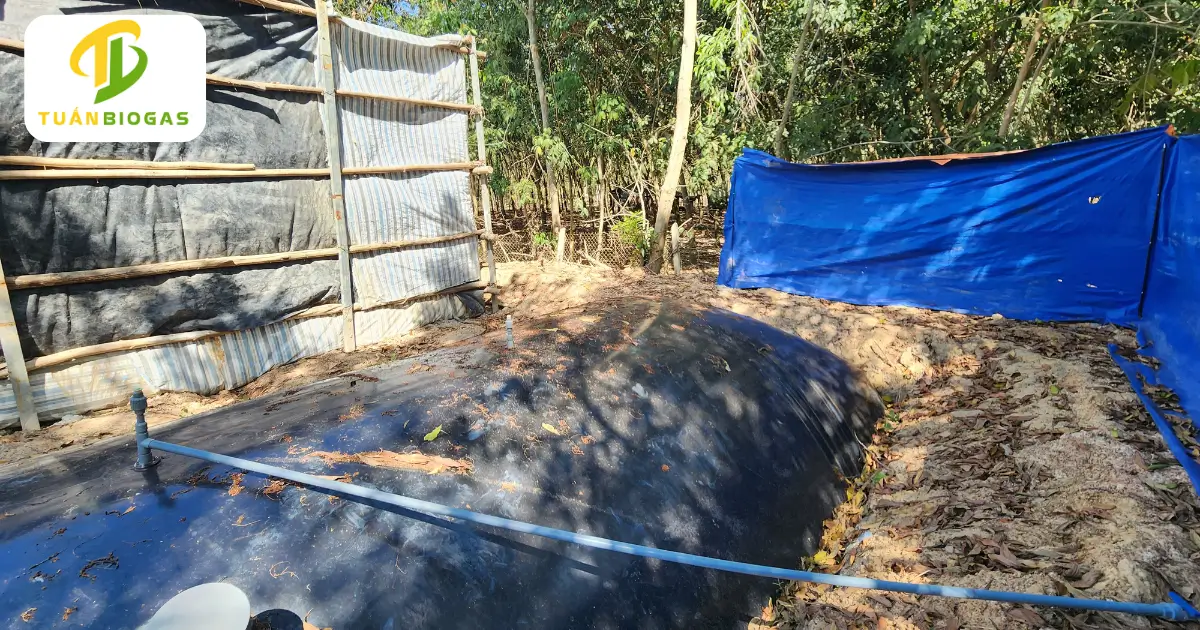

Đoạn ống nhựa cứng PVC Ø34 dài 4m nối từ lỗ thu gas của túi phân hủy lên bờ đất luôn được tạo độ dốc thoai thoải, gác cao hơn mặt vòm bạt của túi ủ.

Khi khí sinh học mang theo hơi nước bốc lên gặp độ dốc này, hơi nước ngưng tụ trên thành ống nhựa sẽ tự động chảy dốc ngược trở lại vào trong lòng túi ủ dưới hố theo trọng lực tự nhiên. Nhờ đó, lượng khí gas đi tiếp qua bình lọc và túi trữ là dòng khí khô ráo, triệt tiêu hoàn toàn hiện tượng tích tụ bọng nước làm ngắt quãng dòng chảy của gas.

3. Kỹ Thuật Chuyển Tiếp Khớp Mềm Ống Dẻo Tại Các Điểm Ren Túi Bạt

Tại các vị trí kết nối vào túi trữ khí bạt mềm hoặc đầu vào của bếp nấu, Tuấn Biogas khuyến cáo bà con tuyệt đối không cắm ống nhựa cứng chết cứng:

Túi trữ khí bạt mềm liên tục co giãn, khi tích đầy gas túi sẽ phồng to căng tròn và khi đun nấu túi sẽ xẹp dần xuống. Nếu dùng ống cứng đấu nối trực tiếp, chuyển động phồng xẹp này sẽ tạo lực bẻ làm nứt gãy các đầu ren trên thân bạt.

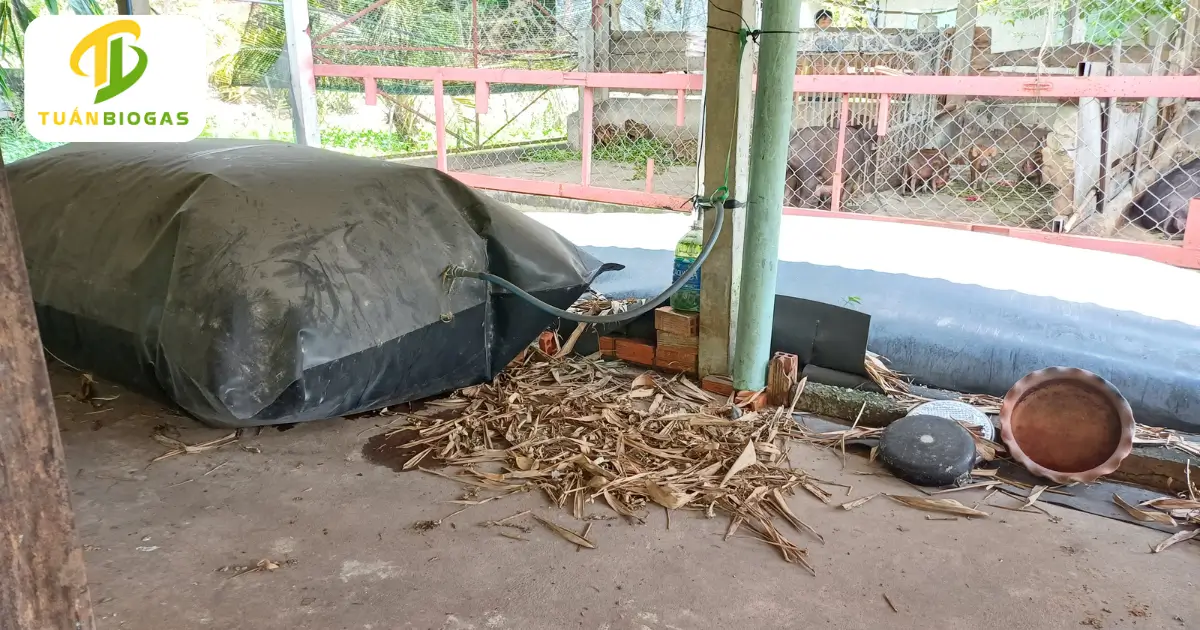

Bà con bắt buộc sử dụng một đoạn ống dẻo mềm Ø21 hoặc Ø34 dài từ 40cm đến 60cm làm khớp nối chuyển tiếp trung gian. Đoạn ống dẻo này hấp thụ hoàn toàn chuyển động nâng hạ của túi bạt, giúp mối liên kết giữa đường ống cứng và đầu ren luôn êm ái, bền bỉ suốt 15 năm.

4. Nguyên Tắc Cố Định Giữ Tuyến Ống Thẳng Hàng Suốt Quá Trình Dẫn Khí

Kỹ thuật viên Tuấn Biogas đặc biệt lưu ý bà con khâu định vị tuyến ống dẫn gas ngoài trời:

Tại các đoạn ống nhựa cứng dẫn vào gian bếp, bà con phải kê đỡ trên cọc gỗ hoặc chôn ngầm thẳng hàng, tuyệt đối không để ống nằm chùng võng trên mặt đất.

Đối với những đoạn bà con tận dụng dùng ống dẻo mềm, bà con phải nẹp thêm một thanh tre hoặc cây gỗ thẳng cố định dọc thân ống dẻo để giữ cho đường ống luôn thẳng tắp. Chỉ cần một điểm trũng võng xuống vài centimet là hơi ẩm sẽ đọng lại làm lửa bếp cháy phập phù ngay lập tức.

5. Kết Luận

Nắm vững sơ đồ lắp đặt đường ống dẫn gas chuẩn kỹ thuật của Tuấn Biogas là bước đệm then chốt giúp bà con khai thác tối đa nguồn năng lượng sinh học từ túi biogas. Một đường ống thẳng tắp, có độ dốc thoát nước ngược và khớp nối mềm linh hoạt sẽ mang lại ngọn lửa gas xanh rực rỡ và an toàn tuyệt đối cho gia đình.

6. Câu Hỏi Thường Gặp

Có thể dùng toàn bộ bằng ống dẻo mềm để dẫn gas từ túi vào bếp được không?

Không nên, vì ống dẻo mềm để ngoài trời lâu ngày dưới nắng mưa sẽ bị lão hóa, dễ bị chùng võng đọng nước và chuột bọ cắn phá, bà con nên dùng ống nhựa cứng PVC giữ thẳng.

Nếu đường ống lỡ bị đọng nước gây tịt gas thì xử lý thế nào?

Bà con chỉ cần tháo khớp nối ống mềm gần bếp, nâng cao từng đoạn ống để dốc hết nước đọng bên trong ra ngoài rồi gắn lại là bếp sẽ cháy mạnh bình thường.

Tuấn Biogas có gửi kèm đầy đủ phụ kiện co nối theo túi không?

Có, trọn bộ sản phẩm túi biogas của Tuấn Biogas luôn tặng kèm đầy đủ bình lọc khí, phụ kiện co nối, đầu ren và bếp gas chuyên dụng.
